タワーのつくり方 技術紹介:タワーの鉄骨を積み上げる

効率よく建てるためにシャフト鉄骨一体ブロック化

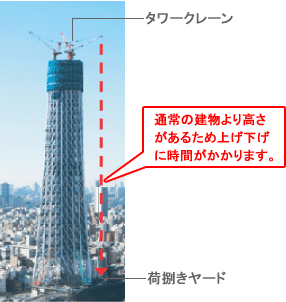

高さがあると荷の吊上げにも時間がかかる

通常の建物より高さがあるので時間がかかる

◆鉄骨を建てたり、仕上げ材を取付けたりするには、材料をその場所へ持っていかなければなりません。
そのためにタワークレーンがあります。

作り上げてゆくにしたがってどんどん高くなる東京スカイツリーでは、その荷揚げ作業に時間がかかります。

◆そこで荷揚げをいかに効率よく行なうかが
工事を進めて行く上での重要ポイントになります。

下矢印
一回の揚重でいかにたくさん揚げるかが勝負!
下矢印

方策:「揚重回数を減らす」

荷捌きヤード上で組立て可能なものを一体に組立ててから揚重することで、
「揚重回数を減らす」ことが可能になります。

揚重回数を減らすための具体策

そこで採用したのが、シャフト鉄骨の一体ブロック化です。

◆シャフト鉄骨の一体ブロック化の考え方

シャフトの鉄骨の4本の柱で囲まれる部分を1ブロックとして構成します。
しかし隣接したマスは柱を共有しているため一体ブロック化ができません。

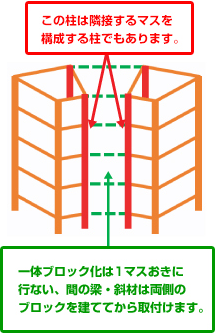

したがって右図のように1マスおきに一体ブロック化することにします。

一体ブロック化は1マスおきに行い、間の染・斜材は両側のブロックを建ててから取り付けます。

シャフト全体としては下図のように12マスあるうち6マス分を地上部荷捌きヤードにて組立て・一体ブロック化して吊上げ、1マス置きに建ててゆきます。

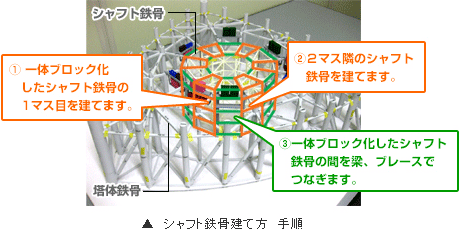

シャフト鉄骨建て方手順
◆一体化するのは鉄骨だけではありません。

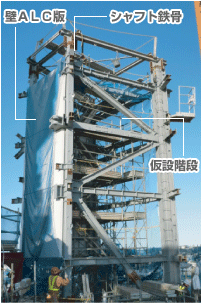

シャフト鉄骨を一体ブロック化するのみではなく、通常、鉄骨工事完了後に後から荷揚げして取付ける「壁ALC版」、「設備配管」なども右の写真のように一体ブロック化し、 運搬取付けの手間の軽減をはかります。
また作業員の動線などに必要な「仮設階段」などの仮設設備も同様に一体化しています。

壁ALC版・シャフト鉄骨・仮設階段
◆シャフト鉄骨の地組

シャフト鉄骨を組立てる(地組)には足場が必要です。

シャフト鉄骨は下から上まで同じ平面形状なので、地上ヤードに組立て場所を固定することで、組立てのための足場材の揚重が不要となります。
また、何回も使うことができるというメリットもあります。

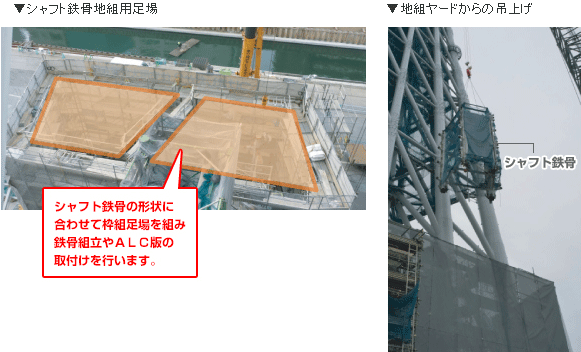

シャフト鉄骨地組ヤード

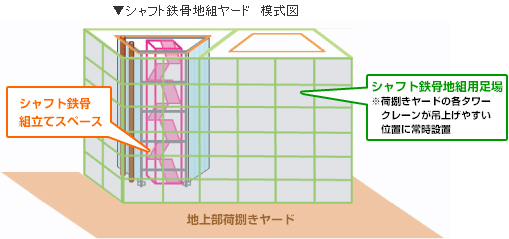

シャフト鉄骨地組ヤード シャフト地組ヤード摸式図 地組ヤードからの吊上げ
◆一体ブロックをつなぐにも効率化

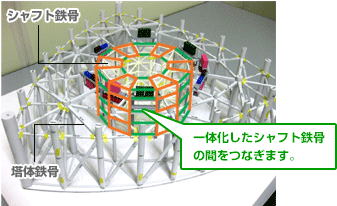

シャフト鉄骨を建てた後、右図の緑色で表した部材(梁、斜材)をつないでいきます。
この部材を取り付ける際にも「揚重回数を減らす」工夫がされています。
それが「ちょうちん吊り」と呼ばれる方法です。

一体化したシャフト鉄骨の間をつなぎます

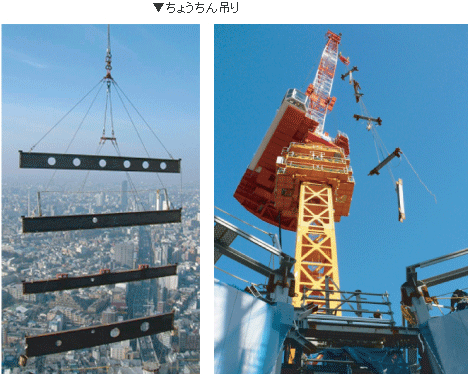

ちょうちん吊り」とは下の写真のように比較的小さく、軽い材料を取付ける際に長さ調節をした吊りワイヤーを複数使い、 一度に複数の部材を吊り上げ、取り付けていく作業方法です。

吊り上げたとき複数の材料が上下に並ぶことが「ちょうちん」の骨のように 見えることからこう呼ばれています。

ちょうちん吊り

◆シャフト鉄骨建て方時の「ちょうちん吊り」による梁取付けの手順は下図のようになります。

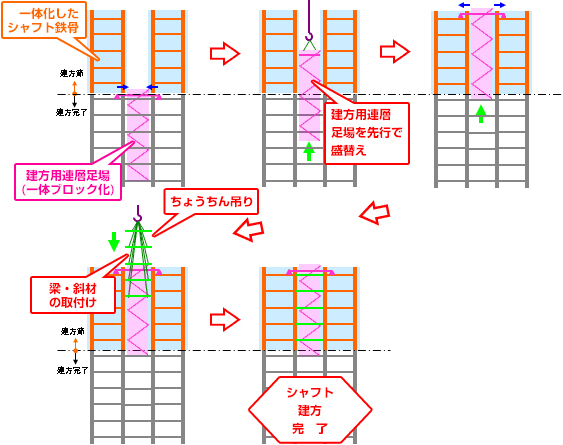

▼ちょうちん吊りによる梁・ブレースの取付け手順

ちょうちん吊りによる染・ブレースの取付け手順

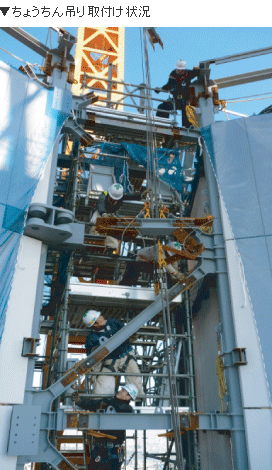

◆右の写真のように

一体化したシャフト鉄骨の間の作業用足場を先行盛替えをしておくことで作業の安全性を確保 しています。

ちょうちん吊り取付け状況

このように

大きな部材鉄骨だけで構成されている塔体に比べてシャフト部は部材も細かく、数量も多く、仕上げもあるため荷捌きヤードの専用足場内で鉄骨の組立てやALC版などの取付けを行なう 「シャフト鉄骨の一体ブロック化」を取り入れることで最も少ない揚重での効率的な 組み立てを可能にしています。
